貼片電容的識別
瀏覽次數:1405
|
發布日期:2020-11-25


貼片電容是最常使用的被動元器件之一。因為貼片鋁電解電容和貼片鉭電容的本體表面都有標示,因此提問題的人應該說的是片式疊層陶瓷電容器,也就是MLCC,雖然行業叫法不同但是本質都是一樣的,也由于行業習慣,片式疊層陶瓷電容器我們用貼片電容來取代。

貼片電容的命名,國內和國外的產家有一些區別但所包含的參數是一樣的
  貼片電容的命名所包含的參數:
  1、貼片電容的尺寸(0201 0402 0603 0805 1206 1210 1808 1812 2220 2225
  2、貼片電容的材質(COG X7R Y5V Z5U RH SH
  3、要求達到精度(±0.1PF±0.25PF±0.5PF 5% 10%、20%)
    4、電壓 4V 6.3V 10V 16V 25V 50V 100V 250V 500V 1000V 2000V 3000V
  5、容量 0PF-100UF
  6、端頭的要求 N表示三層電極
       7、包裝的要求 T表示編帶包裝,P表示散包裝)

  國產電容器的型號一般由四部分組成(不適用于壓敏、可變、真空電容器)依次分別代表名稱、資料、分類和序號。
  第一部分:名稱,用字母表示,電容器用C
  第二部分:資料,用字母表示。
  第三部分:分類,一般用數字表示,個別用字母表示。
  第四部分:序號,用數字表示。
  用字母表示產品的資料:A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E-其它資料電解、G-合金電解、H-復合介質、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-鈮電解、O-玻璃膜、Q-漆膜、T-低頻陶瓷、V-云母紙、Y-云母、Z-紙介

貼片電容的識別:
貼片電容識別可以按這兩種指標:1、大小(f);2、耐壓值(V)。
數學計數法:標值104,容量就是:10X10000pf=0.1uf.如果標值473,即為47X1000pf=0.047uf。(后面的4、3,都表示10的多少次方)。又如:332=33X100pf=3300pf。
電容器耐壓的標注有一種是采用一個數字和一個字母組合而成。數字表示10的冪指數,字母表示數值,單位是V(伏)。
字母: A B C D E F G H J K Z

耐壓值: 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.0


貼片電容的命名:
  0805CG102J500NT
  0805指該貼片電容的尺寸大小,這是用英寸來表示的08表示長度是0.08英寸(換算成mm=0.08*25.40=1.96mm05表示寬度為0.05英寸(換算成mm=0.05*25.40=1.225mm
  CG表示生產電容要求用的材質,
  102指電容容量,前面兩位是有效數字、后面的2表示有多少個零102=10102也就是=1000PF
  J要求電容的容量值達到誤差精度為5%,介質資料和誤差精度是配對的
  500要求電容承受的耐壓為50V同樣500前面兩位是有效數字,后面是指有多少個零。
  N指端頭材料,現在一般的端頭都是指三層電極(銀/銅層)鎳、錫
  T指包裝方式,T表示編帶包裝,B表示塑料盒散包裝

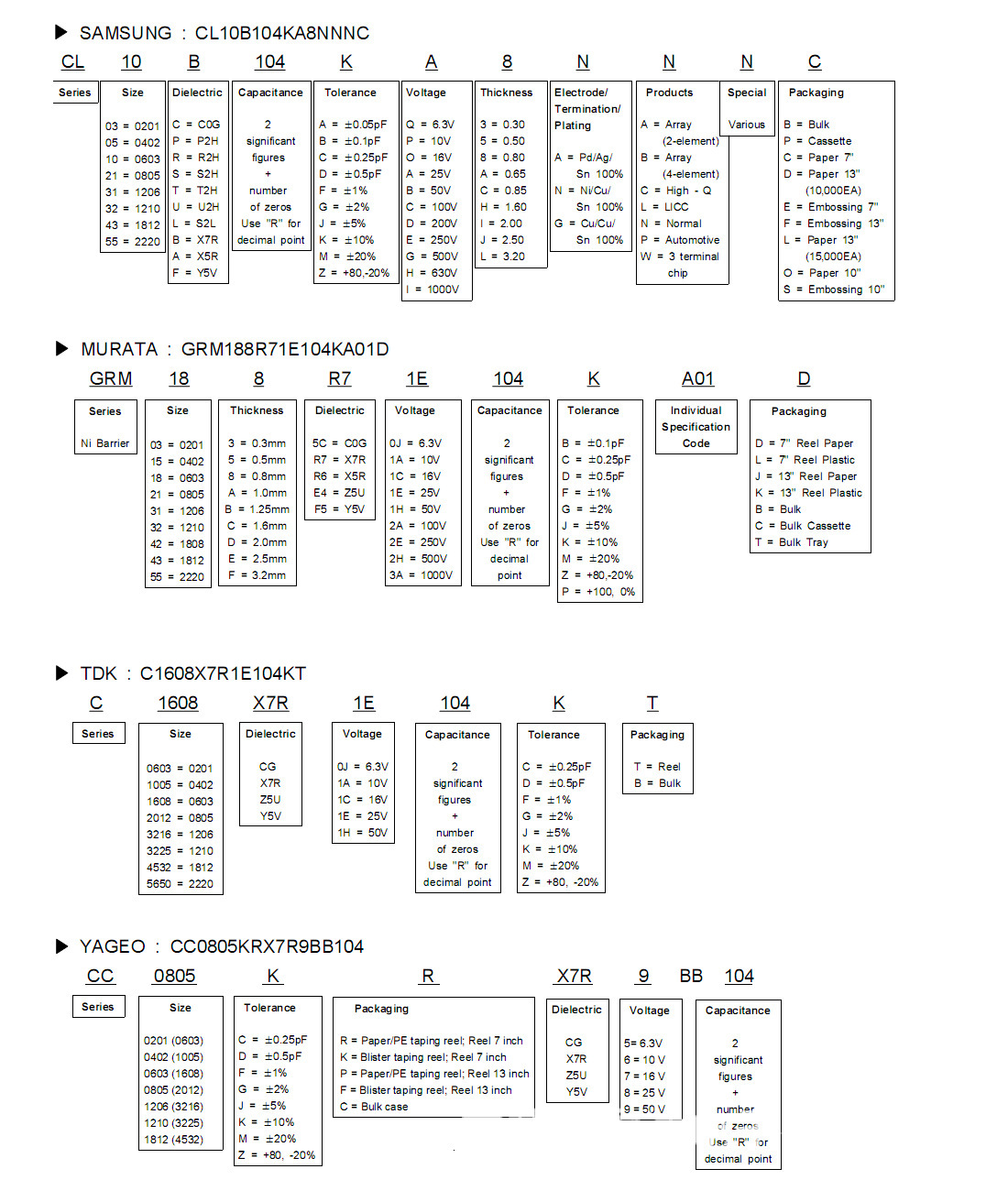

各大貼片電容品牌廠商命名規則:
