YAGEO國巨CL系列MLCC有效降低ESL
瀏覽次數:815
|
發布日期:2022-06-14

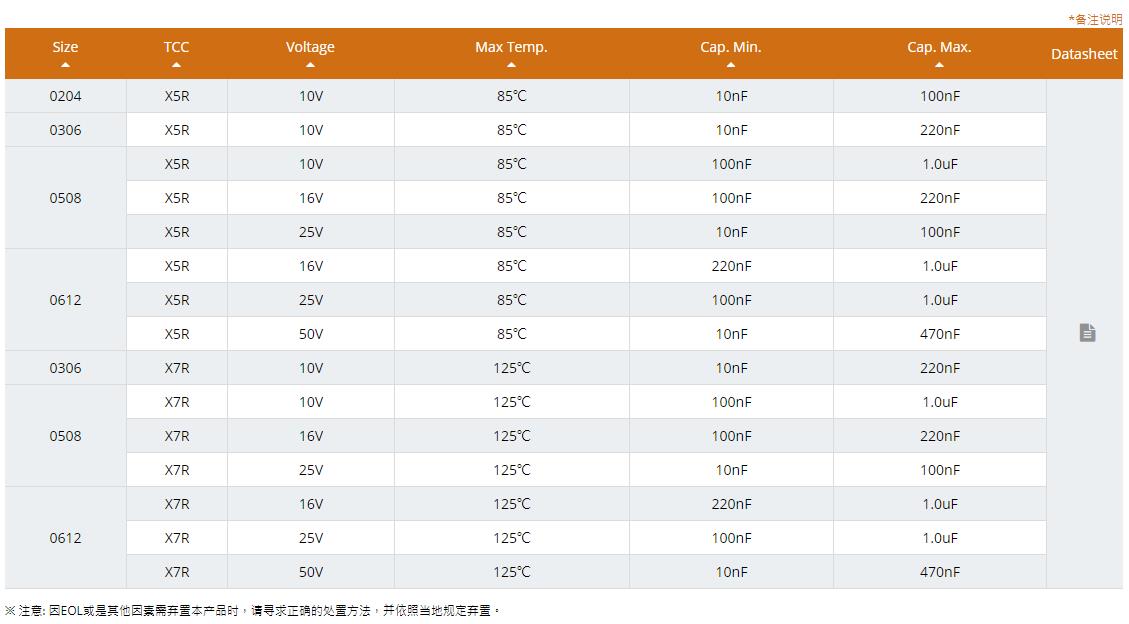

全球被動元件領導廠商 - 國巨集團推出 CL 系列 MLCC,適用于需要低 ESL(等效串聯電感) 的應用。國巨CL系列MLCC產品組合涵蓋 X5R (尺寸從0204到0612) 和X7R (尺寸從0306到0612),容值高達1uF以及50V的額定電壓。




當MLCC用來做為電源線上IC周邊的去耦/旁路電容器時,隨著IC工作速度和頻率的提高,通用型MLCC的寄生ESL會降低高頻時的放電電流,從而引起雜訊和電壓波動。為了穩定電力的運行,需要配置更多的通用MLCC,或者采用更好方式應用在低ESL的MLCC。



YAGEO低ESL MLCC - CL系列,是一種反向端接類型,將端點電極布置在長邊,而使得電流路徑變小,可有效降低 ESL 50% ~ 80%,實際數值取決于元件類型。因此普通型MLCC產生的高頻(>100MHz)電磁干擾,可以得到很好的抑制。


CL
低感值電容

與一般電容長寬邊相反的低ESL電容器
用于高頻去耦應用
