什么是固態電解電容有什么作用呢？
瀏覽次數：883
|
發布日期：2022-10-22
固態電容器是應用非常普遍的電子元器件之一，在電子設備中占領非常重要的位置。它是以介電資料辨別的的一種電容器。接下來，我們就來看看什么是固態電容，以及它作用是什么？
一、什么是固態電容？

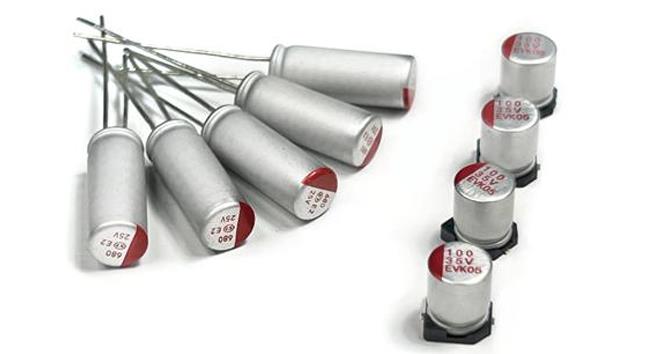

固態電容全稱為：固態鋁質電解電容。
它與普通電容（即液態鋁質電解電容）最大差異在于采用了不同的介電資料，液態鋁電容介電資料為電解液，而固態電容的介電資料則為導電性高分子資料。
二、固態電容的作用
固態電容也是電容的一種，所以固態電容的作用與普通電容的作用區別不是很大。只不過固態電容相關于普通電容穩定性好、壽命長、低ESR（串聯等效電阻）和高額定紋波電流。
固態電容的作用主要有以下幾種：
1）去藕
去藕，又稱解藕。從電路來說，總是能夠辨別為驅動的源和被驅動的負載。假定負載電容比擬大，驅動電路要把電容充電、放電，才干完成信號的跳變，在上 升沿比擬峻峭的時分，電流比擬大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻（特別是芯片管腳上的電感，會產生反彈），這種電流相對 于正常狀況來說理論上就是一種噪聲，會影響前級的正常工作。這就是耦合。
去藕電容就是起到一個電池的作用，滿足驅動電路電流的變化，防止互相間的耦合干擾。
2）濾波
從理論上（即假定電容為純電容）說，電容越大，阻抗越小，經過的頻率也越高。但理論上超越1uF的電容大多為電解電容，有很大的電感成份，所以頻率 高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容通低頻，小電容通高頻。電容的作用就是通高阻低，通高頻阻低頻。電 容越大低頻越容易經過，電容越大高頻越容易經過。細致用在濾波中,大電容(1000uF)濾低頻，小電容(20pF)濾高頻。
曾有網友將濾波電容 比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的參與或蒸發而惹起水量的變化。 它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。
3）儲能
儲能型電容器經過整流器搜集電荷，并將存儲的能量經過變換器引線傳送至電源的輸出端。電壓額定值為40～450VDC、電容值在220～150 000uF之間的鋁電解電容器（如EPCOS公司的 B43504或B43505）是較為常用的。依據不同的電源央求，器件有時會采用串聯、并聯或其組合的方式，關于功率級超越10KW的電源，通常采用體積較大的罐形螺旋端子電容器。
