貼片電阻已經損壞,怎樣進行代換?
瀏覽次數:1307
|
發布日期:2022-11-03

貼片電阻已經損壞,怎樣進行代換,貼片電阻是很小的電子元器件,如果出現損的情況壞,要對它的內部檢測是比較麻煩的,那么有什么直觀的方法進行判斷呢?以及怎么對已經損壞的貼片電阻進行替換,方法如下:


a、貼片電阻表面二次玻璃體保護膜應覆蓋完好,出現脫落,可能就損壞了;

b、元件表面應該是平整的,若再現一些“凸凹”,可能損壞;

c、元件引出端電極一般應平整、無裂痕針孔、無變色現象,如果出現裂紋,可能損壞;

d、貼片電阻體表面顏色燒黑,可能已經損壞;

e、電阻體容易變形,可能損壞。

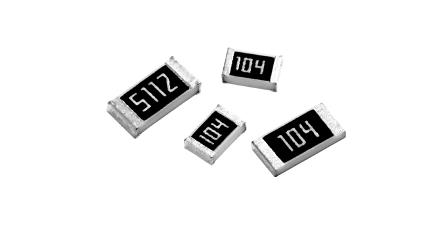

貼片電阻

貼片電阻的代換:

貼片電阻的代換,除了要求電阻值一樣外,還需注意尺寸和功率值。小信號電路(如MCU主板電路)首先要求尺寸一致,便于焊接安裝。代換注意事項如下:

1)嚴格按原參數代換。模擬信號處理電路,如比例放大器電路,對輸入電阻、反饋電阻的取值嚴格,代換元件的電阻值,應與原損壞元件一樣,不允許差異過大,否則會引發電路工作失誤。

2)用于數字電路的元件,如上接、上拉電阻、隔離電阻等等,選值有一定范圍,只要令信號電壓變化明顯,符合高、低電平的要求范圍即可。首先應選用相同參數的元件代換。若手頭實在不能找到同阻值元件,則可用數值接近的元件代換,一般不會影響到電路性能。如4.7kΩ電阻損壞,用5.1kΩ或6.8kΩ電阻均可以進行代換修復。


3)可用非貼片元件代換。貼片電阻的損壞率極低,除了驅動電路因可能會遭受強電沖擊經常損壞(可購用部分備件),其它電路的元件很少損壞,可能有1只或兩只損壞,類型不一,也無法選購備件。遇到此類損壞元件,用非貼片的1/4W或1/8W普通電阻,來代換也是沒有問題的,并非找不到原配件就導致維修進度的“卡殼”。當然焊接時要注意,做好引線整形,盡可能使引線短些,焊接后若有必要涂覆704膠加固,也能達到高質量的修復要求
